Mis on pika kujuga kaameramoodul?
Pika kujuga kaameramoodul on kohandatud optiline kujutise komponent pikliku ribaga{0}}sarnase füüsilise struktuuriga, mis on põhiliste optiliste ja elektrooniliste osade, sealhulgas pildisensorite, optiliste läätsede, FPC painduvate trükkplaatide, juhtimiskiipide ja signaalitöötlusmoodulite integreeritud koost. Erinevalt tavalistest ruudukujulistest või ümmargustest kaameramoodulitest on selle kõige silmapaistvam omadus kitsas ja pikk disain, mis maksimeerib piiratud kitsa paigaldusruumi kasutamist, ning seda saab kohandada erinevate eraldusvõimete, fookuskauguste, vaatevälja nurkade ja liidese tüüpidega (nt USB, MIPI) vastavalt tegelikele rakendusvajadustele ning mõningaid tööstuslikke -klassi mudeleid saab ka täiendada kõrge veekindluse, {0}temperatuuri ja {3}veekindlaga. vastupidav jõudlus; sellel on miniaturiseerimise, suure kohanemisvõime ja paindliku kohandamise eelised ning seda kasutatakse laialdaselt rangete ruumipiirangutega rakendusstsenaariumides, nagu endoskoobid, tööstuslikud tuvastussondid, sõidukite kitsa vahe jälgimine, nutika kodu kitsas{4}}külgseadmed ja kantavad ribaseadmed.
Pika kujuga kaamera mooduli ja tavalise kaamera mooduli erinevuste võrdlus
|
Võrdlusmõõde |
Pika kujuga kaamera moodul |
Tavaline kaamera moodul |
|
Füüsiline struktuur |
Piklik ja kitsas vormitegur; pikkus on oluliselt suurem kui laius |
Tavaliselt ruudu- või ristkülikukujulised, kompaktsed ja tasakaalustatud mõõtmed |
|
Mehaaniline disain Eesmärk |
Mõeldud kitsaste, torukujuliste või ruumipiirangutega{0}}struktuuride jaoks |
Mõeldud lamedate või avatud siseruumide jaoks |
|
Kohandamise tase |
Üldine kõrge - mehaaniline, optiline ja elektriline kohandamine |
Keskmine kuni madal - sageli välja--riiulilahendus |
|
Optiline konfiguratsioon |
Sageli kohandatud (FOV, fookuskaugus, DOF) konkreetsete kasutusjuhtude jaoks |
Enamasti standardiseeritud optilised parameetrid |
|
Kulude struktuur |
Kõrgem, eriti väikesemahuliste{0}}või väga kohandatud projektide puhul |
Madalam, eriti masstootmises |
|
Arendustsükkel |
Kohandamise ja valideerimise tõttu kauem |
Standardse disaini tõttu lühem |
|
Tüüpilised rakendused |
Konkreetsed seadmed on piiratud ruumiga- |
Üldine tarbeelektroonika |
Põhilise erinevuse kokkuvõte:
Long Shape Camera Module on väga kohandatud lahendus, mis on loodud eelkõige sobima konkreetsete füüsiliste ruumipiirangutega. Selle peamine eesmärk on võimaldada kaamera funktsionaalsust kitsas, piklikul alal, mis toob kaasa põhimõttelisi erinevusi vormis, integratsioonis ja rakenduses võrreldes tavaliste moodulitega, mis seavad esikohale üldistuse ja tasakaalustatud jõudluse.
Millised on pika kujuga kaameramooduli eelised?
Optimeeritud ruumi{0}}piiratud kujunduste jaoks
Piklik ja kitsas vormitegur võimaldab pika kujuga kaameramooduleid hõlpsasti integreerida äärmiselt piiratud või torukujulistesse ruumidesse, kuhu tavapärased kaameramoodulid ei mahu, nagu sondid, kateetrid või õhukesed mehaanilised korpused.
Suur mehaanilise disaini paindlikkus
Sensori, objektiivi ja FPC lineaarne paigutus tagab suurema vabaduse mehaanilises disainis. Mooduli pikkust, painutusasendit ja konnektori orientatsiooni saab kohandada, et need sobiksid keerukate sisestruktuuridega.
Tugev kohandamisvõimalus
Pika kujuga kaameramoodulid toetavad kõrgetasemelist kohandamist, sealhulgas andurite valikut, optilisi parameetreid (FOV, fookuskaugus, teravussügavus), valgustuse integreerimist, veekindlust ja liidese disaini, muutes need sobivaks erirakenduste jaoks.
Täiustatud süsteemi{0}}taseme kujundamise vabadus
Eraldades mooduli pikkuses optilised ja elektroonilised komponendid, saavad süsteemidisainerid protsessorite, pistikute ja muude komponentide paigutamisel suuremat paindlikkust optilist jõudlust kahjustamata.
Rakendustele orienteeritud{0}}toimivuse optimeerimine
Erinevalt standardsetest kaameramoodulitest on pika kujuga kujundused tavaliselt konkreetse kasutusjuhtumi jaoks optimeeritud, tagades parema jõudluse stabiilsuse, töökindluse ja kujutise järjepidevuse tegelikes{0}}rakendustes.
Mis on pika kujuga kaameramooduli põhirakendused?
Äärmiselt-õhukesed sülearvutid ja tahvelarvutid
Integreeritud seadme ekraani ülemisse ülikitsasse{0}}raami, võimaldades kvaliteetset-videokonverentsi ja näotuvastust ilma kuvapinda või üldist paksust kahjustamata.
Autode salongi{0}}seiresüsteemid
Integreeritud A-piilaritesse, roolisambadesse või tahavaate-peeglitesse juhi jälgimiseks ja sõitjate tuvastamiseks, kus paigaldusruum on väga piiratud.
Robootika nägemismoodulid
Paigaldatud robotkätesse või mobiilsetesse robotitesse, mis võimaldab visuaalset tagasisidet kinnistes mehaanilistes struktuurides haaramiseks, joondamiseks ja navigeerimiseks.
Nutikad ukselukud ja video sisetelefonid
Kasutatakse ülimalt{0}}õhukestes nutikates lukkudes ja uksevaaturites, pakkudes külastajate jälgimist-reaalajas, sobitades samal ajal õhukeste uksepaneelide ja kompaktsete mehaaniliste konstruktsioonidega.
Tööstuskoodide lugejad
Fikseeritud tööstuslike koodilugejate või inspektorite kujutise põhikomponendina toimiv selle piklik kuju sobib ideaalselt konveierilintidega joondamiseks, et kiiresti ja täpselt lugeda liikuvate esemete 1D vöötkoode või kontrollida toote välimuse defekte.
Kuidas valida pika kujuga kaameramoodulit?
Pika kujuga kaameramooduli valimine ei seisne ainult pildikvaliteedis,{0}}see on süsteemi-tasandi otsus, mis tuleneb mehaanilistest piirangutest, kohandamissügavusest ja rakendusnõuetest. Järgmisi peamisi aspekte tuleks hoolikalt hinnata:
Täpsustage füüsilise suuruse ja paigalduspinna vajadused
Esmalt kinnitage paigaldusala konkreetsed mõõtmed (nt pikkus, laius, paksus) ja ruumiline kuju (kitsas pilu, torukujuline, üliõhuke raam). Pika kujuga kaameramooduli põhieelis on kohandumine piiratud ruumiga-, seega peavad selle pikkuse-laiuse suhe ja üldine saledus vastama reserveeritud ruumile. Näiteks üliõhukeste sülearvutite/tahvelarvutite kitsaste raamide jaoks- valige üliõhukese paksuse ja ekraani raamile vastava pikkusega moodul; autotööstuse A-piilarite või robotkäevahede puhul eelistage sihvakama struktuuriga mooduleid, et need sobiksid kitsastesse mehaanilistesse ruumidesse.
Kohandamise ulatuse määratlemine rakendusstsenaariumide põhjal
Vastavalt sihtseadmele ja kasutusviisile määrake mehaaniliste, optiliste ja elektriliste aspektide kohandamisvajadused. Optiliselt kohandage FOV-i, fookuskaugust ja teravussügavust (DOF) konkreetsete stsenaariumide jaoks-tööstuslike koodilugejate jaoks, valige fikseeritud fookuskaugus ja sobiv DOF, et tagada liikuvate üksuste vöötkoodi selge lugemine; Autode salongis{2}}jälgimiseks valige juhti ja sõitjaid katma lai FOV. Reguleerige mehaaniliselt mooduli pikkust, FPC painutusasendit ja pistiku orientatsiooni, et need sobiksid seadmete, näiteks nutikate ukselukkude, keerukate sisestruktuuridega. Elektriliselt kohandage liideseid (USB, MIPI), et ühenduda sujuvalt seadme peamise juhtimissüsteemiga.
Sobitage põhilised optilised ja kujutise jõudlusparameetrid
Valige rakenduse nõuete põhjal eraldusvõime, anduri tüüp ja kujutise stabiilsus. Stsenaariumide jaoks, mis nõuavad kõrglahutusega üksikasju (nt tööstuslike defektide kontroll, meditsiinilised endoskoobid), valige kõrge-eraldusvõimega andurid (1080P ja rohkem) ja optimeerige vähese valgusega{4}}jõudlust. Üliõhukeste sülearvutite videokonverentside jaoks tasakaalustage eraldusvõime ja energiatarve, et tagada selge näotuvastus. Vältige üle-kõrgete parameetrite taotlemist-, seadke esikohale jõudluse järjepidevus ja stabiilsus, mis sobivad konkreetse kasutusjuhtumiga, kuna pika kujuga moodulid on optimeeritud sihitud stsenaariumide jaoks.
Hinnake keskkonnaga kohanemisvõimet ja keskkonnakaitse taset
Määrata töökeskkonnast lähtuvalt nõutav kaitseaste ja keskkonnakindlus. Tööstusrobotite, autode mootoriruumide või väliseadmete jaoks valige tööstuslikud-klassi moodulid, millel on IP67/IP68 vee- ja tolmukindel, anti-vibratsioon (vastab MIL-STD-810G) ja kõrge/madala temperatuurikindlus. Siseseadmete jaoks, nagu nutikad ukselukud või tahvelarvutid, piisab põhilistest tolmu- ja pritsmekindlatest seadmetest (IP44/IP54), et kontrollida kulusid, tagades samas töökindluse.
Tasakaalustage kulude eelarve ja arendustsükkel
Pika kujuga moodulitel on suuremad kulud ja pikemad arendustsüklid tänu suurele kohandamisele, eriti väikesemahuliste{0}}projektide puhul. Kui projekt nõuab masstootmist ja selle ajakava on kitsas, seadke valideerimistsüklite lühendamiseks prioriteediks moodulid, millel on küpsed pool{2}kohandatud lahendused. Väikeste-partii, kõrge-spetsialiseerumisega projektide (nt kohandatud meditsiinilised sondid) puhul nõustuge isikupärastatud vajaduste rahuldamiseks suuremate kuludega ja pikemate arendustsüklitega. Võrrelge kulustruktuuri tavaliste standardsete moodulitega ja valige tegelike nõudmiste põhjal kõige kuluefektiivsem{7}}valik.
Hinnake tarnija kohandamist ja tehnilisi võimalusi
Kuna kohandamine on pika kujuga moodulite keskmes, valige tarnijad, kellel on tugev uurimis- ja arendustegevus, projekteerimine ja valideerimine. Kinnitage nende kogemusi sihtstsenaariumide (nt autode{3}}tasemel, tööstusliku- tasemega projektides) ja seda, kas nad suudavad pakkuda ühtseid teenuseid alates optilisest disainist, FPC-marsruutimisest kuni näidistestideni. Masstootmise riskide vältimiseks ja kohandatud moodulite järjepideva toimimise tagamiseks veenduge, et tarnijal on täielikud kvaliteedikontrollisüsteemid.
Kokkuvõtteks võib öelda, et pika-ribaga kaameramooduli valimine on hoolikas protsess, mis algab füüsilisest ruumist, hõlmab optilist disaini, keskkonnaga kohandamist, kulude{1}}vahetamist ja lõpuks tarnijate koostööga. See nõuab interdistsiplinaarset koostöö planeerimist ja ranget kontrollimist.
SincereFirst Long Shape kaameramooduli valiku juhend
SincereFirst Long Shape Camera Modules on mõeldud rakenduste jaoks, millel on ranged ruumipiirangud ja piklikud paigaldusstruktuurid.
Võrreldes tavaliste ruudukujuliste kaameramoodulitega keskenduvad pika kujuga moodulid mehaanilisele kohandatavusele, paindlikule paigutusele ja rakendusele{0}}orienteeritud kohandamisele, võimaldades stabiilset pildistamist kitsastes ja keerukates seadmestruktuurides.
Sellel mudelil on üliõhuke pika kujuga struktuur mõõtmetega 61 × 10 mm, mis muudab selle ideaalseks äärmiselt kitsaste paigalduste jaoks.
See on üles ehitatud Sony IMX179 andurile ning toetab USB-liidest ja automaatset teravustamist, võimaldades usaldusväärset näo jäädvustamist ja pildi selgust lähirakendustes.
Soovitatav:
Nutikad ukselukud, hoonete juurdepääsukontrollisüsteemid, video sisetelefoni terminalid ja muud õhukesed uksele{0}}monteeritud seadmed.
Suurema pika paigutusega 86.5 × 16 mm, see moodul integreerib Sony IMX415 anduri ja pakub 120 kraadi laiust vaatevälja.
Disain keskendub laial{0}}ala katvusele ja stabiilsele pildistamisele kitsastes mehaanilistes ruumides.
Soovitatav:
Autode{0}}salongis olevad seiresüsteemid, juhi ja sõitjate tuvastamine, robootika nägemismoodulid ja navigatsiooni{1}}rakendused.
Selle mooduli mõõtmed on 62 × 18 mm ja see põhineb BF314A 1MP anduril, mis on loodud spetsiaalselt madala-temperatuuri ja kõrge
Sellel on ülilai{0}}182-kraadine vaateväli ja integreeritud kuumutustraat, mis tagab selge pildi isegi kondensaadi või härmatise tingimustes.
Soovitatav:
Külmikud, külmhooneseadmed, nutikad kodumasinad ja külmas keskkonnas töötavad suletud seiresüsteemid.

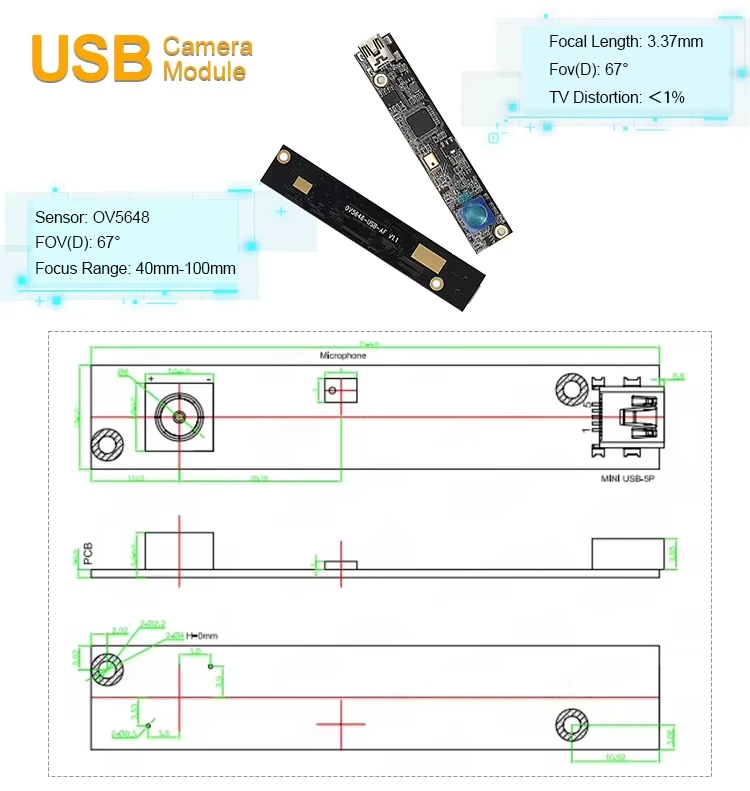

See pika kujuga kaameramoodul kasutab OV5648 andurit ja toetab automaatset teravustamist, integreerides samal ajal mikrofoni otse PCB-le.
Kompaktne suurus 71 × 13 mm võimaldab sünkroonitud heli- ja videojäädvustust ruumis-piiratud kujundusega.
Soovitatav:
Videokonverentsiseadmed, nutikad interaktiivsed terminalid, kioskid ja kompaktsed sideseadmed.
See Sony IMX415 sensori ümber ehitatud moodul toetab automaatteravustamist ja saavutab teleri moonutused alla 0,3%, muutes selle sobivaks täppispildistamiseks.
Selle pika kujuga struktuur on mõõtmetega 72 × 19 mm, mis tasakaalustab optilise jõudluse ja mehaanilise integratsiooni.
Soovitatav:
Tööstuslikud kontrollisüsteemid, masinnägemisseadmed, manustatud tehisintellekti nägemisseadmed ja täpsus{0}}tundlikud pildirakendused.
SincereFirst kohandatud lahendused
Lisaks viiele -pika kujuga kaameramoodulile, pakub SincereFirst erivajadustele vastavaid kohandatud teenuseid:
Mehaaniline kohandamine: reguleerige mooduli pikkust, laiust ja paksust vastavalt seadme reserveeritud ruumile (nt ultra-õhukesed ribad nutikate ukseluku kitsaste paneelide jaoks).
Optiline kohandamine: kohandage fookuskaugust (nt lühike fookuskaugus lai-lainurga jälgimiseks, pikk fookuskaugus pika-kauguse kontrollimiseks), FOV ja objektiivi tüüpi (nt IR-lõigatud objektiivid päevaseks-öiseks jälgimiseks).
Jõudluse parandamine: lisage veekindlad (IP67/IP68), vibratsioonivastased (MIL-STD-810G) või kõrge{6}}temperatuurikindlad konfiguratsioonid; integreerida funktsioone, nagu küttejuhtmed (madala temperatuuri jaoks) või mikrofonid (audio-visuaalseks sünkroonimiseks).
Liidese ja protokolli kohandamine: USB 3.0, -C-tüüpi või MIPI liideste tugi; kohaneda tööstuslike eriseadmete mitte-standardsete sideprotokollidega.
Järeldus
Kokkuvõtteks võib öelda, et Long Shape Camera Module esindab suurel määral rakenduste{0}}põhist pildilahendust, mis on loodud ületama ranged ruumipiirangud, pakkudes samal ajal usaldusväärset ja optimeeritud visuaalset jõudlust. Selle väärtus ei seisne mitte ainult piklikus vormiteguris, vaid ka sügavas kohandamisvõimaluses mehaanilisel, optilisel ja süsteemitasandil. 10/100 COB-tolmuvabade töökodade, täiustatud AA (Active Alignment) tootmisprotsesside ja 100% kvaliteedikontrolli toetatud SincereFirst tagab ühtlase kvaliteedi prototüübist masstootmiseni. Üle 30-aastase tööstusharu kogemuse, 10 miljoni üksuse igakuise võimsuse ja tõestatud koostöö Fortune Global 500 ettevõtetega on SincereFirst hea positsioon, et toetada projekte alates standardjuurutustest kuni ülikõrglahutusega (1MP–200MP) tipptasemel kohandamiseni. Koos kõikehõlmavate OEM-teenuste, rahvusvaheliselt tunnustatud sertifikaatide ja spetsiaalse 7 × 24 kuue{19}}tärni teenindussüsteemiga ei ole SincereFirst pelgalt kaameramoodulite tarnija, vaid pikaajaline lahenduspartner ruumi{21}}piirangute ja jõudlusega{22}}kriitiliste pilditöötlusrakenduste jaoks.
KKK
K1: Mis teeb SincereFirst Long Shape kaameramoodulid eriliseks?
V: SincereFirst pakub väga kohandatud pika kujuga mooduleid stabiilse pildistamisega kitsastes kohtades, mida toetavad 10/100 COB-klassi töökojad, täiustatud AA tootmine, täielik kvaliteedikontroll, originaalseadmete valmistajateenused, rahvusvahelised sertifikaadid ja pühendunud 24/7 teenindusmeeskond.
Q2: Milliseid kohandamisteenuseid saab SincereFirst pakkuda?
V: See toetab mehaanilise struktuuri (suurus, PCB marsruutimine), optiliste parameetrite (fookuskaugus, FOV), liideste (USB/MIPI) ja kaitsejõudluse (veekindel/vibratsioonikindel-) kohandamist, aga ka 1MP-200MP ultra-kõrglahutusega kohandamist.
Q3: Mis on kohandatud moodulite maksumus ja arendustsükkel?
V: Maksumus on kõrgem kui standardmoodulitel ja väikese{0}}partii kohandamise arendustsükkel on pikem; masstootmise puhul võivad pool{1}}kohandatud lahendused tsüklit lühendada. Täpsemad andmed tuleb nõuetest lähtuvalt SincereFirstiga suhelda.
4. küsimus. Kas müügil olevaid-mudeleid- saab otse minu seadmega kohandada?
V: Esmalt tuleb veenduda, kas seadme paigaldusruum (pikkus, laius, paksus) ja liidese nõuded vastavad riiuli parameetritele. Kui ei, saab muudatusi teha kohandamise kaudu.
K5: Millised on SincereFirsti kohandamisteenuste põhitagatised?
V: Tuginedes 30-aastasele tööstuskogemusele, AA (Active Alignment) tootmisprotsessile ja 100% täielikule-protsessi kvaliteedikontrollile, pakub see ühe-peatusega OEM-teenuseid, mis on seotud 1-aastase asendamise, 10-aastase garantii ja 7 × 24-tunnise võrgutoega.
