ESP32 kaameramoodulite seeria 2MP kuni 5MP CMOS-i DVP-valikud IoT Visioni jaoks

See seeria, mis on loodud ESP32-põhiste pildistamisprojektide jaoks, ühendab endas 2MP kuni 5MP CMOS-andureid, 24Pin DVP-liideseid, fikseeritud fookuse ja VCM-i automaatse teravustamise valikuid ning standardseid kuni ülilaia objektiivi valikuid.

Küsi pakkumist

Toote tutvustus

Guangzhou Sincere Information Technology Ltd. on üks professionaalseimaid esp32 kaameramoodulite seeriaid 2mp kuni 5mp cmos dvp valikuid iot vision tootjatele ja tarnijatele Hiinas. Tere tulemast meie tehasest siin müüdavate allahindluste hulgimüügitoodetele. Kohandatud tellimused on teretulnud.

Sissejuhatus:

ESP32 visiooniprojektid võivad nõuda väga erinevaid pildi detailide, vaatenurga, töökauguse ja fookuse juhtimise kombinatsioone. SincereFirst ESP32 kaameramoodulite seeria pakub mitut CMOS-anduri ja objektiivi konfiguratsiooni, nii et arendajad saavad valida tegeliku pildistamisülesande jaoks mooduli, selle asemel et tugineda iga seadme jaoks ühele kaamerastruktuurile.

Seeria hõlmab GC2145, OV2640, OV3660 ja OV5640 andureid 2MP kuni 5MP, 1080P@30FPS toega ja 24Pin DVP liidestega. Saadaolevate konfiguratsioonide hulka kuuluvad standardsed-vaatega fikseeritud fookusega kaamerad, M12 lainurk{12}}mudel, kompaktsed lainurk{13}}valikud ja 5MP VCM automaatse teravustamise mudel.

Miks valida see ESP32 kaameramoodulite seeria?

•2MP kuni 5MP pildistamisvalikud

Seeria hõlmab 2MP, 3MP ja 5MP konfiguratsioone, võimaldades arendajatel tasakaalustada pildi detaile erinevate ESP32-põhiste seadmete töötlemisnõuetega.

•Tavaline 24 Pin DVP integratsioon

Kõik seitse mudelit kasutavad 24-pin DVP-liidest, mis tagab ESP32 kaamera integreerimise järjekindla riistvarasuuna erinevate sensori- ja objektiivivalikutega.

•Standardsest üli{0}}laivaateni

Saadaolevad diagonaalsed vaateväljad ulatuvad ligikaudu 68,7 kraadist kuni 150 kraadini, toetades nii fokusseeritud pildistamist kui ka stseeni laia -ala vaatlust.

•Fikseeritud fookus ja VCM-i autofookus

Enamik mudeleid kasutab fikseeritud fookusega objektiive stabiilse töö{0}}vahemaa rakenduste jaoks, samas kui OV5640 automaatse teravustamise versioon toetab muutuva objektikaugusega seadmete jaoks VCM-i teravustamist.

•Mitu objektiivi struktuuri

See seeria sisaldab kompaktseid integreeritud objektiive, M12 objektiivi versiooni ja mitut lai-nurga konfiguratsiooni, mis annab OEM-projektidele optilise katvuse valimisel suurema paindlikkuse.

•1080P@30FPS kogu seerias

Kõik praegused mudelid toetavad eraldusvõimet 1080P@30FPS, samas kui loomulike andurite eraldusvõime on vahemikus 1600 × 1200 kuni 2592 × 1944.

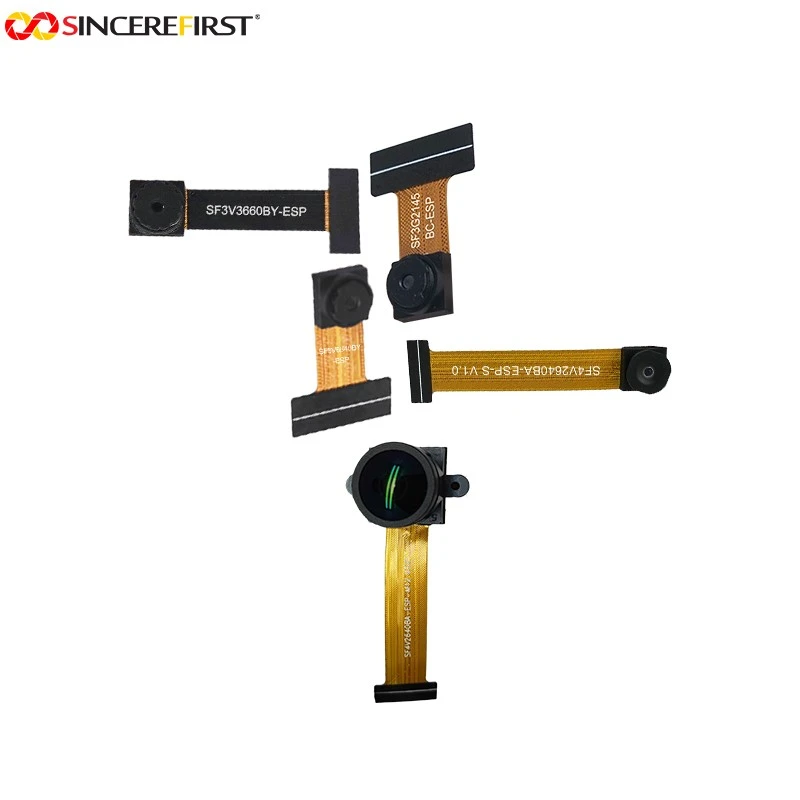

Seeria praegused mudelid

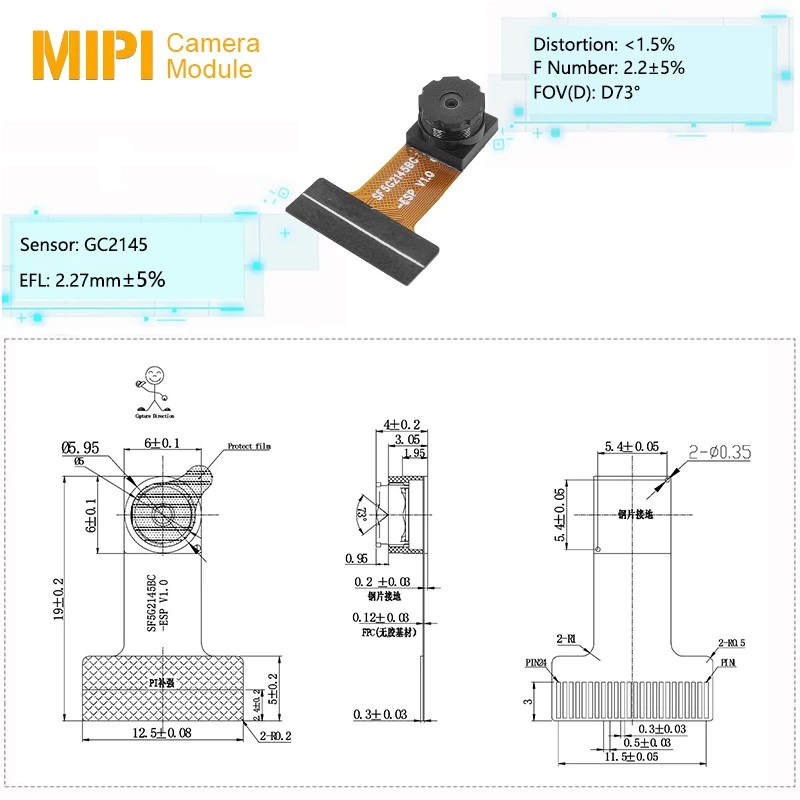

SF5G2145BC-ESP V1.0

Sobib kõige paremini:Kontrollitud töö{0}}kaugusest ESP32 pildistamine.

See GC{0}}MP mudel kasutab D73-kraadise fikseeritud fookusega objektiivi, mille fookuskaugus on 40 cm. See sobib manustatud pildiprojektide jaoks, kus objekti asukoht ja vaateala jäävad suhteliselt ühtlaseks.

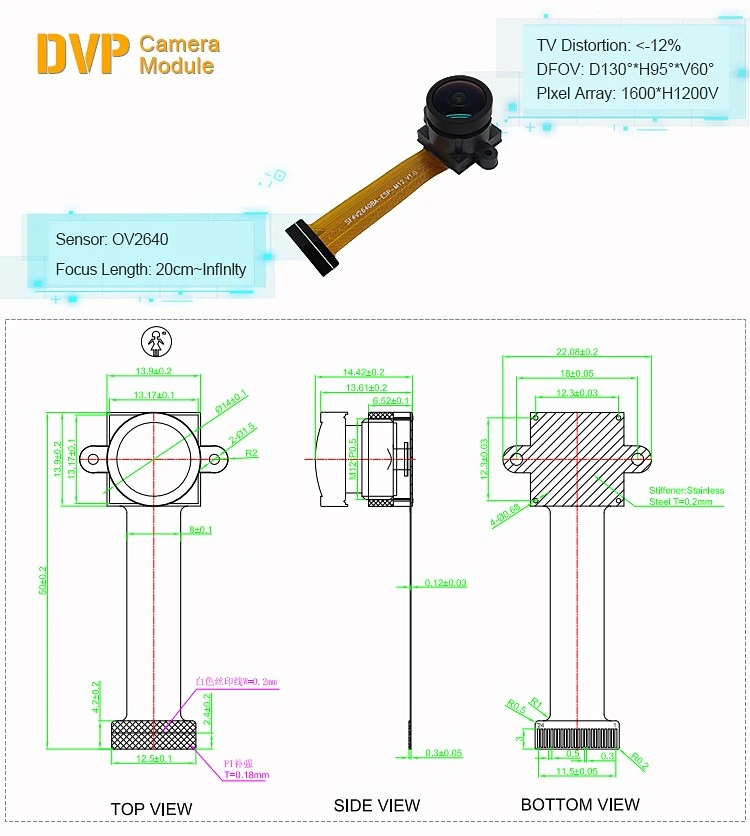

SF4V2640BA-ESP-M12 V1.0

Sobib kõige paremini:Lai{0}}ESP32 disainilahendused, mis eelistavad M12 objektiivi struktuuri.

Moodul OV2640 pakub D130 kraadi vaatevälja koos M12 fikseeritud fookusega objektiiviga, mistõttu sobib see roboti navigeerimiseks, turvapildistamiseks ja nutikate koduseadmete jaoks, mis vajavad laiemat stseeni katvust.

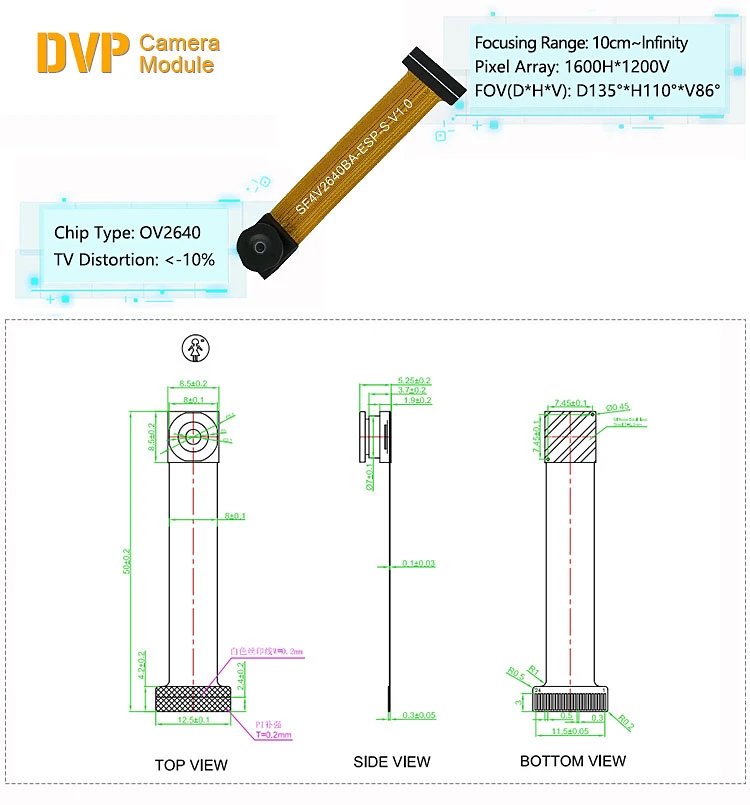

SF4V2640BA-ESP-S V1.0

Sobib kõige paremini:Kompaktsed seadmed, mis nõuavad laiemat vaatevälja.

D135-kraadise vaatevälja ja 10 cm kuni lõpmatuseni teravussügavusega OV2640 konfiguratsioon sobib hästi kompaktsete robotplatvormide, kantava pildistamise ja laia alaga asjade Interneti-kaamerate jaoks

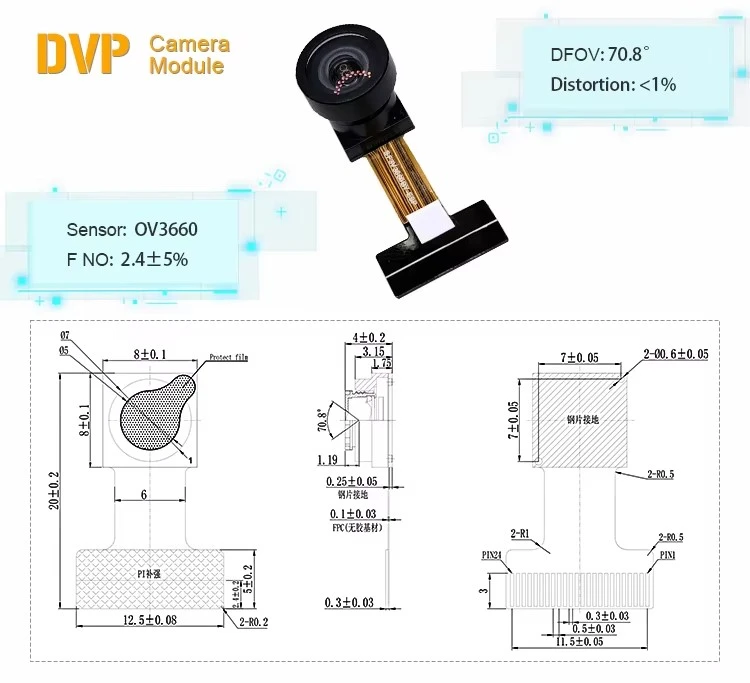

SF3V3660BY-ESP

Sobib kõige paremini:Rakendused, mis nõuavad rohkem üksikasju kui 2MP, ilma et oleks vaja liikuda otse 5MP sensorile.

OV3660 pakub 3 MP eraldusvõimet, D70,8-kraadist vaatevälja ja teleri moonutust alla 1%, muutes selle sobivaks tuvastusterminalide ja fikseeritud asendiga{4}}kuvamise rakenduste jaoks.

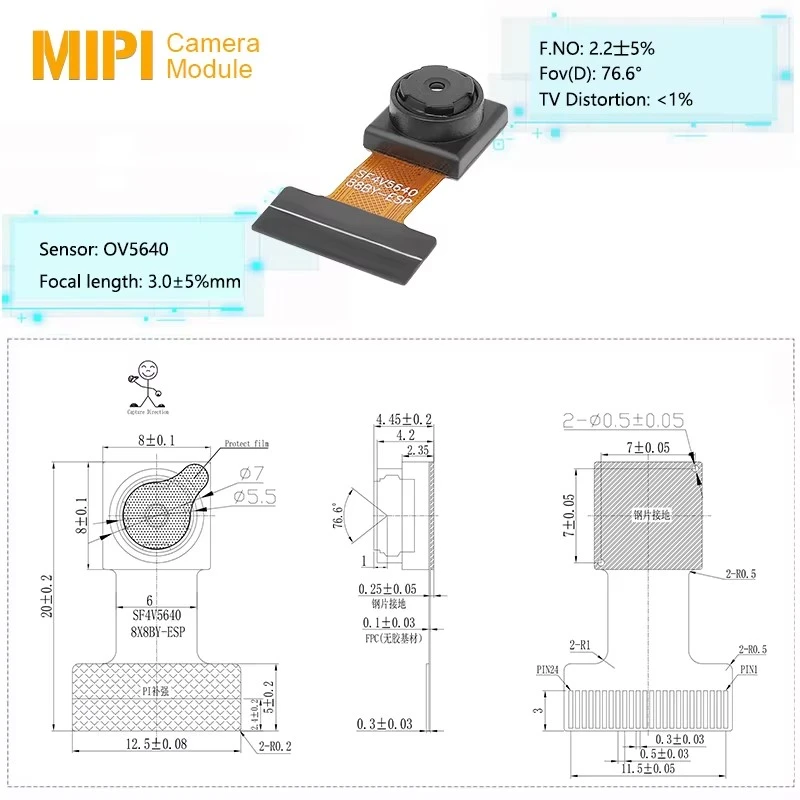

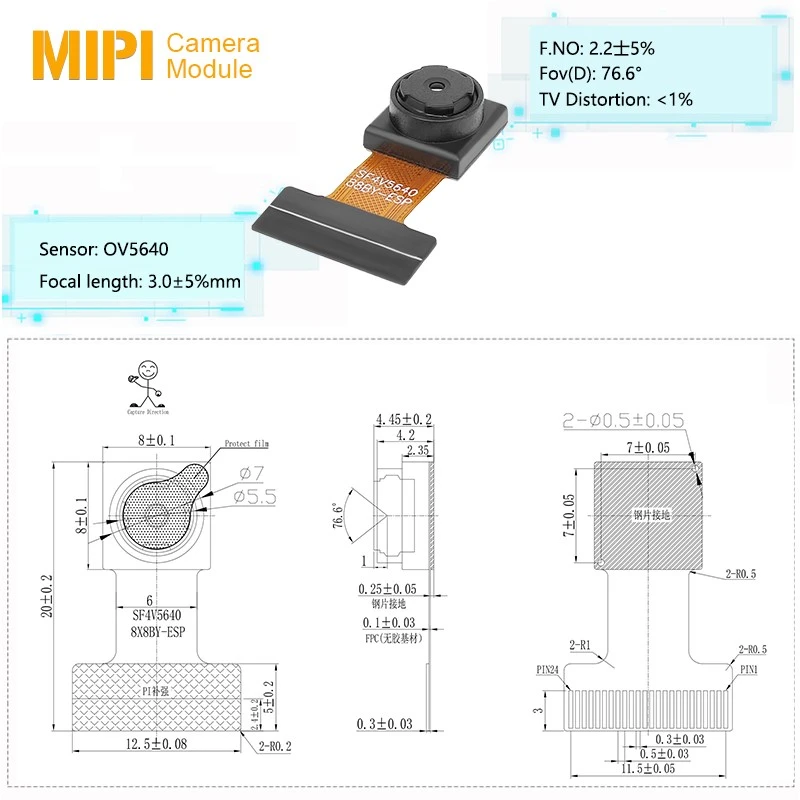

SF4V564088BY-ESP

Sobib kõige paremini:Suurem-detailne ESP32 pildistamine tavapärase vaatenurgaga.

See OV5640 5MP mudel ühendab D76,6 kraadi standardobjektiivi ja 40 cm kuni lõpmatuseni teravussügavuse. Laiemat katvust vajavate projektide jaoks on saadaval ka laiem D120 kraadi × V100 kraadi objektiivi versioon.

SF4V564088BYC-ESP C2.0

Sobib kõige paremini:5 MP projektid, mis seavad esikohale maksimaalse stseeni katvuse.

Moodul ühendab OV5640 5MP pildistamise D150 kraadi × H130 kraadi × V105 kraadi ülilai{4}}objektiiviga, muutes selle eriti sobivaks roboti navigeerimiseks ja lai{5}}ala visuaalseks tuvastamiseks.

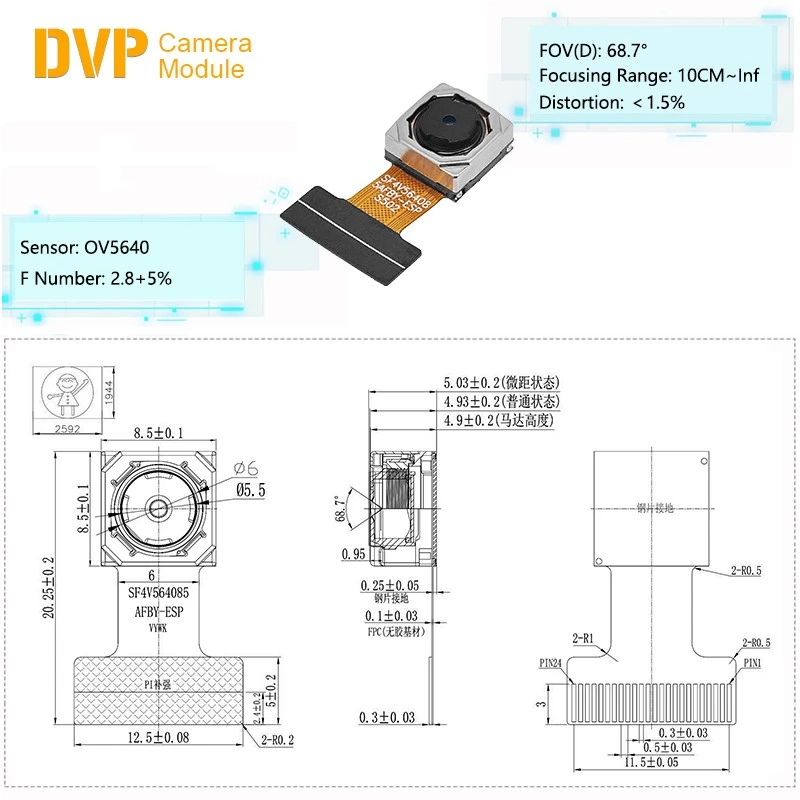

SF4V564085AFBY-ESP

Sobib kõige paremini:Seadmed, mille puhul objekti kaugus töötamise ajal muutub.

See OV5640 5MP mudel kasutab VCM-i automaatset teravustamist 10 cm kuni lõpmatuseni teravustamisvahemikuga, pakkudes rohkem paindlikkust käeshoitavate skannerite, nutiterminalide ja muude muutuva-kaugusega pildistamisseadmete jaoks.

Mudeli võrdlus lühidalt

Mudel	Andur	piksel	Keskendu	Klahvi positsioneerimine
SF5G2145BC-ESP V1.0	GC2145	2 MP	Fikseeritud fookus	Standardne-vaatemudel 40 cm fookuskaugusega.
SF4V2640BA-ESP-M12 V1.0	OV2640	2 MP	Fikseeritud fookus	M12 lainurk{1}}mudel D130 kraadi katvusega.
SF4V2640BA-ESP-S V1.0	OV2640	2 MP	Fikseeritud fookus	Kompaktne D135 kraadi lai{1}}nurga valik.
SF3V3660BY-ESP	OV3660	3 MP	Fikseeritud fookus	3MP mudel koos<1% TV distortion.
SF4V564088BY-ESP	OV5640	5 MP	Fikseeritud fookus	Kõrgem-üksikasjade standardvaate-5MP valik.
SF4V564088BYC-ESP C2.0	OV5640	5 MP	Fikseeritud fookus	D150 kraadi ülilai{1}}5 MP valik.
SF4V564085AFBY-ESP	OV5640	5 MP	VCM autofookus	Autofookuse mudel töökauguste muutmiseks.

Tüüpilised rakendused

· Roboti navigeerimine ja mobiilsed platvormid

D130-kraadise, D135-kraadise ja D150-kraadise lainurga-konfiguratsioonid suudavad jäädvustada rohkem ümbritsevat stseeni, muutes need sobivaks kompaktsetele robotitele ja mobiilsetele navigatsiooniplatvormidele.

· Targa kodu ja turvalisuse jälgimine

Standard- ja lainurk-2MP kuni 5MP konfiguratsioonid saab valida nutikaamerate ja seireseadmete pildi detailide ja vaatlusala järgi.

· Nutikad juurdepääsu- ja tuvastusterminalid

3MP ja 5MP mudelid pakuvad juurdepääsuterminalide, identifitseerimisseadmete ja fikseeritud -asukohatuvastussüsteemide jaoks täiendavaid kujutise üksikasju.

· Pihuskannimine ja kaasaskantav pildistamine

5MP VCM automaatse teravustamise mudel suudab kohaneda muutuvate objektide kaugustega, muutes selle sobivaks käeshoitavate skannerite ja kaasaskantavate pildindusterminalide jaoks.

· Nutikad kantavad seadmed ja kompaktsed IoT-kaamerad

Kompaktsed OV2640 konfiguratsioonid pakuvad laialdast stseeni katvust kantavatele pilditöötlusseadmetele ja ruumi{1}}piiratud IoT-kaamerate kujundustele.

· ESP32 AIoT prototüüpimine

Ühine 24 Pin DVP liides ning mitme sensori, eraldusvõime ja objektiivi valikud võimaldavad arendajatel ESP32-põhiste AIoT-projektide raames hinnata erinevaid kujutise konfiguratsioone.

Kuidas neid tootemudeleid valida

Valige SF5G2145BC-ESP V1.0

Kui teie seade töötab kontrollitud pildistamiskaugusel. Selle GC2145 sensor, D73-kraadine vaateväli ja 40 cm fookuskaugus muudavad selle lihtsaks valikuks fikseeritud -asendiga pildistamiseks.

Valige SF4V2640BA-ESP-M12 V1.0

Kui vajate laia stseeni katvusega M12 objektiivi. Selle D130-kraadine vaateväli sobib projektidele, kus kitsast vaatenurgast olulisem on laiem vaateala.

Valige SF4V2640BA-ESP-S V1.0

Kui kompaktne lainurk{0}}katvus on prioriteet. D135-kraadine vaateväli ja 10 cm kuni lõpmatuseni teravussügavus muudavad selle kasulikuks kompaktsete seadmete jaoks, mis peavad jälgima suurt ala.

Valige SF3V3660BY-ESP

Kui vajate keskmist sammu 2MP ja 5MP vahel. Selle 3MP OV3660 sensor pakub pildi täiendavaid detaile, säilitades samal ajal mõõduka D70,8-kraadise vaatevälja ja madala teleri moonutuse.

Valige SF4V564088BY-ESP

Kui vajate 5MP detaili standardse vaatenurgaga. D76,6 kraadi konfiguratsioon sobib hästi teravustatud stseeni jäädvustamiseks, samas kui valikuline laiem objektiivi versioon on saadaval, kui on vaja suuremat katvust.

Valige SF4V564088BYC-ESP C2.0

Peamine nõue on üli{0}}lai katvus. Selle D150-kraadine diagonaalne vaateväli pakub selle seeria praeguste mudelite seas kõige laiemat stseeni katvust.

Valige SF4V564085AFBY-ESP

Kui kaamera peab hakkama saama erinevate objektide vahemaadega. Selle VCM-i automaatse teravustamise süsteem ja 10 cm kuni lõpmatuseni teravustamisvahemik sobivad paremini muutuva-kaugusega pildistamiseks kui fikseeritud fookuse struktuur.

Kohandamise valikud

Objektiivi ja{0}}vaatevälja-valik

Erinevaid objektiivinurki saab hinnata vastavalt seadme poolt nõutavale vaatlusalale. Näiteks SF4V564088BY-ESP-l on lisaks standardsele D76.6-kraadisele konfiguratsioonile saadaval laiem-nurkobjektiivi versioon.

Fookuse konfiguratsioon

Projektid saavad valida fikseeritud fookuse ja VCM-i automaatse teravustamise struktuuride vahel vastavalt töökaugusele ja objekti asukoha muutumise sagedusele.

ESP32 DVP integratsioon

Seeria kasutab ühise integreerimissuunana 24-pin DVP-liidest. Enne projekti lõplikku integreerimist tuleks kinnitada sihtmärk ESP32 plaat, viigu määramine ja püsivara keskkond.

Mehaaniline hindamine

Enne mooduli tootmiseks viimistlemist tuleb FPC suunda, saadaolevat paigaldusruumi ja objektiivi asendit sihtkorpuse suhtes kontrollida.

KKK

K: Millise ESP32 kaameramooduli peaksin valima kõige laiema vaatevälja jaoks?

V: SF4V564088BYC-ESP C2.0 pakub kõige laiemat vooluvalikut D150 kraadi × H130 kraadi × V105 kraadi vaateväljaga.

K: Milline mudel toetab autofookust?

V: SF4V564085AFBY-ESP kasutab VCM-i automaatteravustamist ja toetab teravustamisvahemikku 10 cm kuni lõpmatuseni.

K: Milline mudel kasutab M12 objektiivi?

V: SF4V2640BA-ESP-M12 V1.0 kasutab M12 fikseeritud fookusega objektiivi ja pakub D130-kraadise vaatevälja.

K: Millised eraldusvõimed on selles ESP32 kaameramooduli seerias saadaval?

V: Praegune seeria sisaldab 2MP, 3MP ja 5MP CMOS-kaamera mooduleid, mis põhinevad GC2145, OV2640, OV3660 ja OV5640 anduritel.

K: Kas kõik mudelid toetavad 1080P@30FPS?

V: Jah. Kõik praeguse ESP32 kaameramoodulite seeria seitse mudelit toetavad 1080P@30FPS-i.

K: Kas need kaameramoodulid ühilduvad iga ESP32 plaadiga?

V: Moodulid on loodud ESP32-ühilduva 24-kontaktilise DVP integreerimiseks, kuid ESP32 sihtplaadi ja püsivara konfiguratsiooni tuleks siiski enne lõplikku integreerimist kontrollida.

K: Kas ma saan valida teistsuguse vaatevälja?

V: Objektiivi valikuid saab hinnata vastavalt projekti nõuetele. Näiteks SF4V564088BY-ESP-l on nii standardne D76.6 kraadi konfiguratsioon kui ka laiem-nurk.

K: Millist teavet peaksin mudeli valimisel esitama?

V: Kaamera konfiguratsiooni õigeks hindamiseks esitage sihtmärk ESP32 plaat, nõutav eraldusvõime, vaateväli, töökaugus, fookusmeetod ja saadaolev mehaaniline ruum.

Leidke oma projekti jaoks õige ESP32 kaameramoodul

Kas pole kindel, milline sensor, eraldusvõime, fookuse tüüp või vaatenurk teie seadmele sobib? SincereFirst aitab võrrelda saadaolevaid ESP32 kaameravalikuid ja soovitada teie pildindus- ja integreerimisvajaduste jaoks sobivat konfiguratsiooni. Mudelivaliku või näidissoovituste saamiseks võtke meiega ühendust.
