Kaamera andur Ov5648

Guangzhou Sincere Information Technology Ltd. on Hiinas üks professionaalsemaid kaameraanduri ov5648 tootjaid ja tarnijaid. Tere tulemast meie tehasest siin müüdavate allahindluste hulgimüügitoodetele. Kohandatud tellimused on teretulnud.

ODM/OEM-KOHALDATUD DISAIN ON OODATUD!



Sissejuhatus:

OV5648 on CMOS-pildiandur, mille on välja töötanud OmniVision Technologies. Selle maksimaalne eraldusvõime on 5 megapikslit ja 1/4{11}}tolline optiline formaat. Anduri pikslite suurus on 1,4 x 1,4 μm ja maksimaalne kaadrisagedus 60 kaadrit sekundis. OV5648 on võimeline jäädvustama kvaliteetseid{12}kujutisi hästi valgustatud tingimustes.

Omadused:

-1,4 μm x 1,4 μm piksel OmniBSI+ tehnoloogiaga suure jõudluse tagamiseks (kõrge tundlikkus, madal läbirääkimine, madal müratase)

-Optiline suurus 1/4"

-Automaatsed kujutise juhtimise funktsioonid: automaatne särituse juhtimine (AEC), automaatne võimenduse juhtimine (AGC), automaatne valge tasakaal (AWB) ja automaatne musta taseme kalibreerimine (ABLC)

-Programmeeritavad juhtnupud kaadrisageduse, AEC/AGC 16-tsooni suuruse/asendi/kaalu juhtimise, peegelduse ja ümberpööramise, kärpimise, akende ja panoraamimise jaoks

-Defektne pikslite tühistamise tugi väljundvormingutele: 8-/10-bitised RGB toorandmed

-Video- või hetktõmmiste toimingute tugi

-LED- ja välklambi režiimi tugi

-Kaadri särituse režiimi sisemise ja välise kaadri sünkroonimise tugi

-Toetus horisontaalsele ja vertikaalsele alam-valimile

-Standardne jadaliides SCCB

-MIPI liides (kaks rada)

-32 baiti manustatud ühekordset programmeeritavat (OTP) mälu

-Sees-kiibi faasiluku ahel (PLL)

-Sisseehitatud 1,5 V regulaator toiteallikaks

-Programmeeritava I/O-draivi võimalus, I/O-kolme{1}}oleku seadistatavus

-Musta päikese tühistamise tugi

Peamised spetsifikatsioonid:

-Aktiivse massiivi suurus: 2592 x 1944

-Toiteallikas: südamik: 1,5 V ± 5% (koos sisseehitatud 1,5 V regulaatoriga)analoog: 2,6–3,0 V (tüüpiline 2,8 V) I/O: 1,7 V ~ 3,0 V

-Toitenõuded: aktiivne: 198 mW ooterežiim: 35 μW

-Temperatuurivahemik: töötemperatuur: -30 kraadi kuni 70 kraadi ristmikutemperatuur (vt tabel 8-2)stabiilne pilt: 0 kuni 50 kraadi ristmikutemperatuur (vt tabel 8-2)

-Väljundvormingud: 8-/10-bitine RGB RAW väljund

-Läätse suurus: 1/4"

-Läätse põhikiirguse nurk: 29,1 kraadi (vt joonist 10-2)

-Sisendi taktsagedus: 6–27 MHz

-Maksimaalne S/N suhe: 34 dB

-Dünaamiline ulatus: 67 dB @ 8x võimendus

-Maksimaalne pildiedastuskiirus: QSXGA (2592 x 1944): 15 kaadrit sekundis 1080p: 30 kaadrit sekundis 960p: 45 kaadrit sekundis 720p: 60 kaadrit sekundis VGA (640 x 480): 90 kaadrit sekundis

-Tundlikkus: 600 mV/Lux-sek

-Katik: rull

-Piksli suurus: 1,4 μm x 1,4 μm

-Tumevool: 8 mV/s 50-kraadise ristmiku temperatuuril

-Pildi pindala: 3673,6 μm x 2738,4 μm

-Matriitsi mõõtmed: 5000 μm x 4800 μm

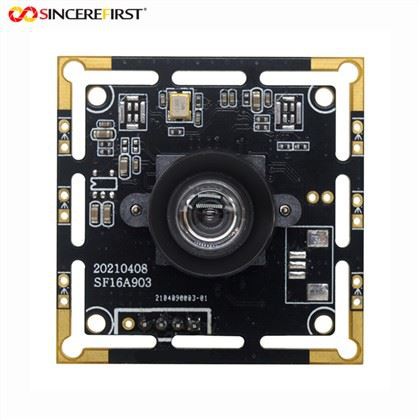

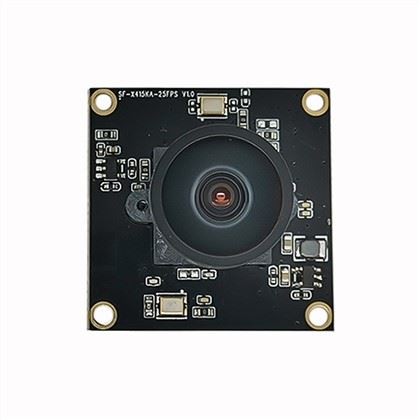

RakendusUSB-st CameraModule:

Toote üksikasjad:

SINCEREFIRST kaameramoodulite tootmisettevõte ühendab disaini, arenduse, tootmise ja müügi. Pakume valmis 0,3 mp kuni 108 mp FPC- ja USB-kaamera moodulit ning läbimõõduga 0,9–8,0 mm endoskoobikaamera moodulit. Seda kaameramoodulit kasutatakse laialdaselt paljudes kõrgtehnoloogilistes ja nõudlikes rakendustes, nagu autotööstus, ADAS, meditsiiniline pildistamine, 3D, mobiilseadmed, valve ja turvalisus, AR ja VR, robootika, tehisintellekt (AI), näotuvastus, masinnägemine, arvutinägemine, juurdepääsukontroll jne.

Kui otsite kaameramooduli või kaameraanduri tootjaid ja tarnijaid, võtke meiega julgelt ühendust kaamera mooduli hinna ja täpsema tutvustuse saamiseks. SINCEREFIRST on juhtiv kõrgtehnoloogiline-ettevõte, mis on spetsialiseerunud integreeritud optiliste seadmete tootjatele ja optiliste kujutissüsteemide lahenduste pakkujatele. Müügil on erinevat tüüpi kaameramooduleid ja kaamerasensoreid ning need toetavad ka kohandamist, et vastata kõikidele teie vajadustele ja lahendada probleeme.

KKK





01.Mis on kaameramoodul?

Kaameramoodul on toode, mida kasutatakse fotode ja videote tegemiseks mobiilseadmetest, nagu nutitelefonid, autod ja nutikad kodumasinad. Kõigis valdkondades on vaja kõrgetasemelist tehnoloogiat, mis nõuab kõrget eraldusvõimet, miniatuursust, salenemist, madalat-võimsust ja suurt jäikust.

02.Mida saab kaameramooduliga teha?

Kaameramooduli peamine ülesanne on jäädvustada ja töödelda pilte. Kui kaameramoodul on aktiveeritud, kasutab see objektiivi pildistatavast stseenist valguse kogumiseks ja selle pildisensorile teravustamiseks. Pildisensor muudab valguse digitaalseteks signaalideks, mida protsessor seejärel digitaalse pildi loomiseks töötleb. Seejärel saab digitaalse pildi salvestada mällu, kuvada ekraanil või edastada teise seadmesse.



Lisaks piltide jäädvustamisele ja töötlemisele võivad kaameramoodulid täita ka muid funktsioone, näiteks:



Pildi stabiliseerimine:

Mõned kaameramoodulid sisaldavad pildistabilisaatori tehnoloogiat, mis vähendab kaamera värinast või liikumisest põhjustatud hägusust.



Autofookus:

Kaamera moodulid võivad sisaldada automaatse teravustamise tehnoloogiat, mis reguleerib automaatselt objektiivi fookust, et tagada pildi teravus.



Madal-valgusjõudlus:

Mõned kaameramoodulid on loodud töötama hästi ka hämaras{0}}valguses, näiteks öösel või nõrgalt valgustatud keskkonnas.



Eriomadused:

Mõned kaameramoodulid võivad jäädvustatud kujutiste täiustamiseks sisaldada erifunktsioone, nagu panoraamvõtted, ajavahemik{0}}või HDR (suur dünaamiline ulatus).



Andmetöötlus:

Mõned kaameramoodulid võivad sisaldada täiendavaid töötlemisvõimalusi, et täita selliseid toiminguid nagu pildituvastus või objektide tuvastamine.

03.Millistest komponentidest kaameramoodul koosneb?

Kaameramoodul koosneb tavaliselt järgmistest komponentidest:



Objektiiv:

Objektiiv vastutab valguse kogumise ja selle pildisensorile teravustamise eest. See koosneb ühest või mitmest klaasist või plastikust elemendist, mis on valguse painutamiseks ja kujundamiseks spetsiaalselt paigutatud.



Pildisensor:

Pildisensor on spetsiaalne kiip, mis muudab objektiivi kogutud valguse digitaalseteks signaalideks. See koosneb väikestest valgustundlikest fotodioodidest koosnevast ruudustikust, mida saab kasutada digitaalse pildi loomiseks.



Protsessor:

Protsessor vastutab pildianduri digitaalsete signaalide töötlemise eest, et luua digitaalne pilt. See võib vastutada ka kaamera mooduli muude komponentide, nagu objektiiv ja pildisensor, juhtimise eest.



Mälu:

Mõned kaameramoodulid sisaldavad jäädvustatud digipiltide salvestamiseks mälu. See võib olla sisemälu või välise mälukaardi kujul.



Ühendused:

Kaamera moodulid sisaldavad tavaliselt hostisüsteemiga (nt USB, Ethernet või MIPI) liidestamiseks mõeldud pistikuid.



Eluase:

Kaameramoodul on tavaliselt paigutatud kaitseümbrisesse, et kaitsta sisemisi komponente kahjustuste eest. Korpus võib sisaldada ka kinnituspunkte kaameramooduli kinnitamiseks suurema süsteemi külge.

04.Mis on kaameramoodulite hind?

Kaameramoodulite hind võib olla väga erinev, olenevalt paljudest teguritest, sealhulgas pildianduri tüübist, mooduli suurusest ja kujust, kavandatavast rakendusest ning mooduli omadustest ja võimalustest.



Üldiselt kipuvad suurema resolutsiooni ja parema pildikvaliteediga kaameramoodulid olema kallimad. Miniatuursed kaameramoodulid on sageli odavamad kui suuremad tööstuslikud või meditsiinilised kaameramoodulid. Spetsiaalsete funktsioonidega, nagu pildistabilisaator või suur dünaamiline ulatus, kaameramoodulid võivad samuti olla kallimad.



Ligikaudse hinnanguna võib nutitelefonis või muus tarbijaseadmes kasutatav põhikaamera moodul maksta sõltuvalt konkreetsetest funktsioonidest ja võimalustest 5–50 dollarit. Tööstuslikud või meditsiinilised kaameramoodulid võivad maksta oluliselt rohkem, võib-olla mitusada dollarit või rohkem. Kaameramooduli valimisel on oluline hoolikalt kaaluda oma rakenduse spetsiifilisi vajadusi, et tagada oma raha eest parim väärtus.
